脱硫泵泵壳叶轮磨损在线修复

       2018年11月，公司1#线脱硫系统运行出现异常压力不足并泵效降低，在拆检脱硫泵时发现泵壳过流部件冲刷磨损严重，同时叶轮表面也出现很多汽蚀、腐蚀的坑洞，严重影响脱硫泵的正常生产运行同时泵效大范围降低。企业通过网络搜索找到索雷工业咨询针对此问题的解决办法，通过与技术工程师的交流沟通及索雷工业在这方面的很多成功案例，对该类新型技术产生浓厚兴趣。索雷工业工程师针对企业脱硫泵的运行环境和介质情况进行认真分析后建议企业对两台冲刷磨损比较严重的脱硫泵进行现场修复保护，可以大大延长设备的使用寿命改善脱硫泵的运行状态提高泵的实际泵效。合作意向达成后，索雷工业派三名现场技术工程师赶往企业，现场利用短暂的停机检修时间对两台脱硫泵泵壳及叶轮流道进行全面修复及防冲刷保护处理。

      数据如下:脱硫泵（化工渣浆泵）型号：LCB300-300-450；流量：200m3；扬程：20m；转速：980r/min；设计压力：1.0Mpa；设计温度：120°C；材质：Cr30（双向不锈钢）。

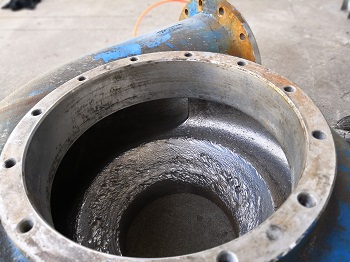

      泵体流道呈蜂窝状不规则冲刷，深度约：8~10mm；采用索雷碳纳米聚合物材料SD3000和SD7400进行现场治理保护，在修复设备冲刷尺寸的前提下有效提高泵效延长设备使用寿命。

 脱硫泵泵壳等部件磨损冲刷采用索雷技术现场修复步骤：

①　表面中和：用蒸汽对泵壳内表面及叶轮护板等修复面进行蒸煮；

②　表面处理：用喷砂机对待修复部位进行喷砂处理；

③　清洗：用无水乙醇清洗喷砂后的过流部位及待保护位置；

④　严格按比例调和SD3000材料后在待修复部位进行涂抹；

⑤　按比例调和SD7400材料后修复冲刷磨损的沟槽、坑洞；

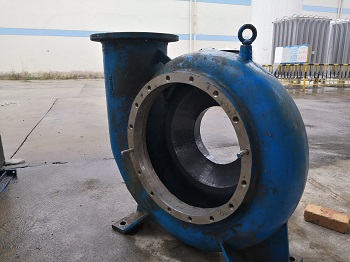

⑥　完成材料施涂后加温对材料进行后固化处理。http://www.zbsolid.com
