风力发电机轴滑环侧轴承位磨损修复

风电发电机轴磨损现场情况分析:

1.设备问题：16#风力发电机组滑环侧轴承位1mm

2.设备数据：轴承型号FAG6332-M-J20C-C3；轴承位原始直径：160mm；

前轴肩定位面尺寸：142.97mm，转速：1800r/min。

3.修复时间：8小时（从具备修复条件直到修复完毕）

4.材料用量：0.5组SD7104，若干SD7000。

风力发电机轴磨损现场修复步骤

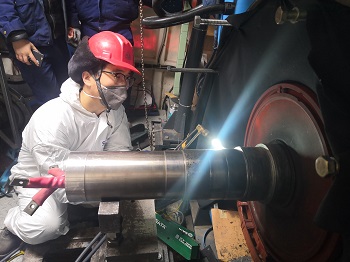

1. 表面烤油：使用氧气乙炔进行烤油，直至油污碳化；

2. 表面打磨：使用磨光机将表面打磨粗糙、干净，直至出现金属光泽，增大材料粘结力；

3. 表面清洗：用无水乙醇清洗轴表面；

4. 确认轴表面无高点后，空试工装确认工装定位面准确无误；

5. 空试完毕后，拆卸工装，在工装内表面清洗干净后涂抹脱模剂SD7000；

6. 按比例调和索雷碳纳米聚合物材料SD71014，调和至均匀无色差为止；

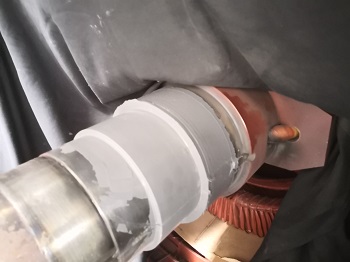

7. 将调和好的SD71014均匀涂抹至轴承位的表面，反复刮压，

8. 安装工装，用氧气乙炔加热轴头导热，不但能让材料快速固化，并且还可以提高材料性能；

9. 两个小时后，固化完成后，拆卸工装，测量尺寸为160.08-160.09mm；

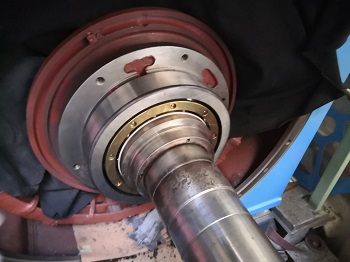

10.最后装配轴承到位后修复完毕。http://www.zbsolid.com
