【泵类问题】脱硫泵泵体冲刷怎么修补？

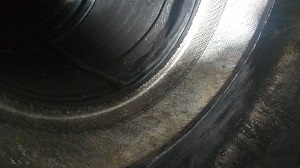

        某企业襄樊525厂LC500/400脱硫泵泵体长时间运行过程中脱硫液对泵体产生冲刷腐蚀，我司采用索雷碳纳米聚合物材料现场对脱硫泵泵体冲刷部位进行快速修补工作，索雷碳纳米聚合物材料在水泵预冲刷防护治理方面具有修复效率高，可实现在线修复，综合修复成本低，给企业设备维修维护方面提供有力的解决方案，大大降低企业的生产成本。

索雷技术工程师分析脱硫泵泵体冲刷修补的要点如下：

        冲刷治理需要壳体具备一定机械强度，以保证治理后材料的粘接强度，还需具备稍粗糙表面以保证材料附着力，从而达到可靠有效的修复目的。

        (1)修复后的厚度尺寸：利用碳纳米聚合物材料可塑性结合基材强度，涂敷材料厚度达3～5mm，保证不会对口环间隙，叶轮与壳体间隙产生影响；

        (2)前期基材预处理：去除基材上的松动物，加热至基材露点以上保证基材与索雷碳纳米聚合物材料的干燥、无油环境。

脱硫泵泵体冲刷的现场修补步骤

        (1)清除泵体内残留介质，对壳体进行加热烤油并使其升温干燥；

        (2)对泵壳体冲刷部位进行表面打磨处理，直至漏出金属原色，使用无水乙醇进行清洗；

        (3)按比例调和索雷碳纳米聚合物SD3000材料，将索雷碳纳米聚合物SD3000材料均匀涂覆在泵壳体修复面；

        (4)按比例调和索雷碳纳米聚合物SD7400材料，将索雷碳纳米聚合物SD7400材料均匀涂覆泵壳体修复面上反复刮压，保证材料密实度；

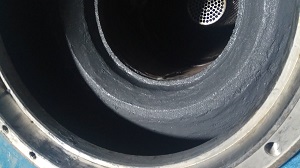

        (5)待索雷碳纳米聚合物材料固化后，打磨多余材料保证表面平整材料厚度均匀；

        (6)装配泵体，检查盘车情况。
