中国铝业集团风机轴磨损在线快速修复

      中国铝业集团下属氧化铝厂焙烧车间点检人员在正常巡检过程中发现ID风机传动侧轴承位振动过大，温度也开始升高，于是通知中控室停机，同时上报焙烧车间设备负责人，设备负责人通知检修人员拆机查看，轴承拆下后发现传动侧轴承位已经磨损严重，轴表面出现凹痕，磨损深度3mm，ID风机是焙烧工序的主要核心设备，为进口设备，供应商：HOWDENHUAENGINEERCO.LTD,设备型号L3N2106.04.05SBL6T，总重量约8吨，风机轴碳环密封，包含甩油环；风机轴承为FAG22240MB.C3，轴承位φ200mm；挠性联轴器；叶轮有效直径2190MM，设备由1590kw三相异步电机驱动，转速1450r/min轴承位因为是稀油飞溅式润滑且轴承座无水循环降温，受悬浮焙烧炉内高温影响，轴承位温度要大于80°C。

风机轴磨损修复采用索雷技术操作步骤

1. 表面烤油：使用乙炔氧气进行烤油，操作时间控制在10分钟至15分钟之间；

2. 表面打磨：使用磨光机将表面打磨粗糙、干净，提高索雷碳纳米聚合物SD7101H的粘结力。整个打磨过程控制在20分钟左右；

3. 用无水乙醇清洗修复表面、清洗工装内表面；

4. 轴上螺纹位置、工装内表面刷脱模剂SD7000；

5. 计算索雷碳纳米聚合物材料SD7104的用量，并根据计算结果按比例调和SD7104；

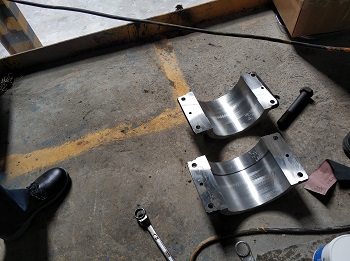

6. 将调和好的SD7104均匀涂抹至轴承位的表面，然后把工装安装到位；

7. SD7104需要进行加热固化，整个固化时间为2小时；

8. SD7104固化完成后，准备加热轴承和拆卸工装工作，二者同时进行。工装拆卸完毕后对表面做简单处理，核实修复尺寸，去除表面挤出来的多余材料。同时轴承加热至指定温度，快速安装到位，修复完毕。http://www.zbsolid.com
