风机主轴传动侧轴承位磨损在线修复

风机轴承位磨损相关设备数据：

1.离心通风机风机轴轴承位磨损，轴径170mm，磨损深度0.2-0.4mm,宽度60mm，后轴肩181.85mm；

2.风机主轴转速1450转/分，风量17411立方米/小时，电机容量1400kw，出厂日期201304，出厂编号13040152，全压21720Pa，由鞍山风机集团有限责任公司生产；

3.风机固定侧、自由侧轴承均已拆卸；

4.前期沟通时企业未盘车打表，不能确认轴是否存在弯曲。

风机轴承位磨损现场修复步骤

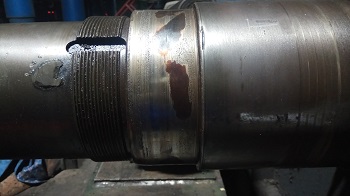

（1）表面清理，测量数据如下：轴承位轴径170mm,磨损深度为0.2~0.4mm，宽度60mm，后轴肩181.85mm；轴承位后端面未磨损；

（2）根据实测数据去加工厂加工工装;

（3）砂轮机打磨轴承位，磨去高点、表皮，露出金属原色，空试工装；

（4）在工装上薄薄涂一层SD7000，严格按照比例调和索雷碳纳米聚合物材料SD7101H,；

（5）酒精清洗待修复表面，涂覆材料；

（6）安装修复工装；

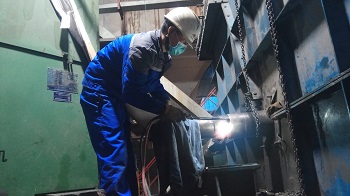

（7）材料固化：用乙炔枪烤轴加热固化材料2小时，加热温度不能高于80摄氏度；

（8）拆卸工装，去除多余材料，测量修正尺寸；

（9）回装轴承：轴承加热到130摄氏度，再在修复表面薄薄涂一层材料，轴承内圈涂抹脱模剂；确保轴承安装到位；

（10）回装轴承其他部件，安装索雷二维码，填写竣工验收单。http://www.zbsolid.com
