拆轴返厂14天vs在线修复3天：辊压机轴承位磨损，这笔账你得算
压盘螺栓频繁断？新轴承换上没俩月又坏了？拆检一看：轴承位磨损了。
很多水泥厂走到这一步，第一反应就是拆轴返厂。
但你算过账吗：返厂至少两周，停产损失几十万。
其实还有第三种选择—不拆大梁、不返厂，三天在线修复。
下面说两个反差特别大的真实案例：
✅浙江G120-65辊压机，最大磨损量6mm；
✅新疆HFCG180-160辊压机，单边磨损0.3mm。
一深一浅，两种极端工况，均实现无需拆轴、无需返厂在线修复。
辊压机轴承位总磨坏？4个硬核病根+传统维修弊端
很多厂遇到这个问题，第一反应就是换轴承、紧螺栓。过不了多久，老毛病又犯了。问题根本不在轴承，是轴配合面已经失效了。
结合现场经验，反复磨损的原因无非这四条：
1. 锥度精度不行：出厂锥度就不准，轴和轴承内圈贴不实，微动磨损越磨越大；
2. 磨粒磨损入侵：防尘密封破损，粉尘钻进缝隙，像砂纸一样持续刨削轴颈；
3. 轴向没压紧：压盘螺栓、锁紧螺母不定期复紧，轴承轴向窜动，间隙越跑越大；
4. 大梁变形或定位销失效：大梁弯曲或定位销松脱，轴承座跑偏，单边磨损速度翻倍。
这四条随便沾上一个，就能导致轴承安装松动，轴向冲击，螺栓断裂，整条线跟着停产。
那传统维修为什么让人头疼？市面上常见的几种方案，各有各的麻烦：
■ 拆轴返厂：维修周期长（7至15天）、加工精度无法保证、停产损失甚至比维修费还高；
■ 现场堆焊：免于拆轴，但需动火作业。热应力易致轴件变形或产生微裂纹，且难以保证有效的锥度配合；
■ 垫金属板：此种方法只能临时应急，无法形成有效配合面，有企业试过，卷边翘起来反而刮坏新轴承。
这些方案不是不能用，而是要么太贵、要么太慢、要么有风险。那有没有一种办法，既不用拆轴就能恢复锥度精度？
下面两个真实案例，就是答案。
南北两大实战-索雷技术通吃
索雷碳纳米聚合物材料在线修复技术，经过数百台水泥行业辊压机实战验证，核心优势清晰直观：
✅不拆大梁、不返厂、不大拆大卸；
✅ 常温冷施工，无热应力、不伤基体；
✅ 2-3天快速复产，大幅减少停产损失；
✅ 维修成本低，为企业降本增效。
｜浙江G120-65辊压机｜4.0~6.0mm重度磨损
设备投产3年，频繁出现压盘螺栓崩断、轴承损坏问题，年均更换2-3次轴承；
修复部位：动辊传动侧轴承位；
实测参数：轴径φ480mm、修复宽度310mm；
锥度配合：1:12锥度比。

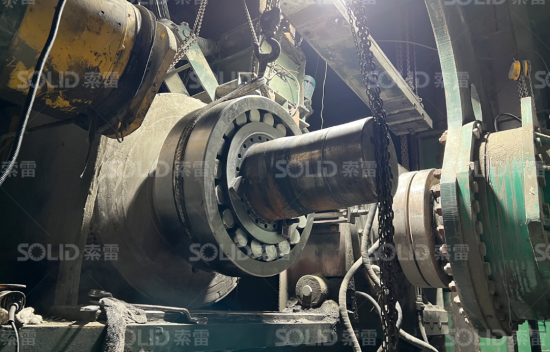

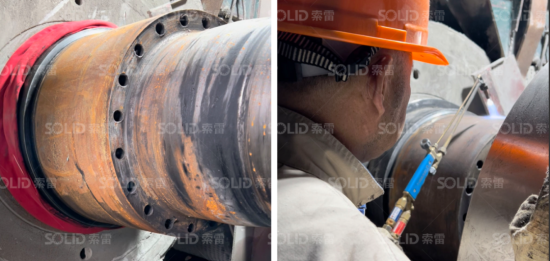

辊压机轴磨损/表面处理实拍图

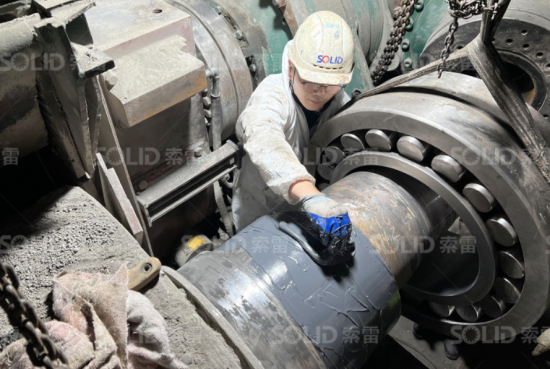

涂覆碳纳米聚合物材料实拍图

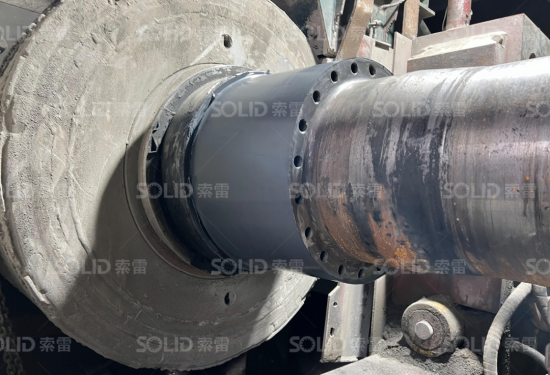

修复后表面效果图

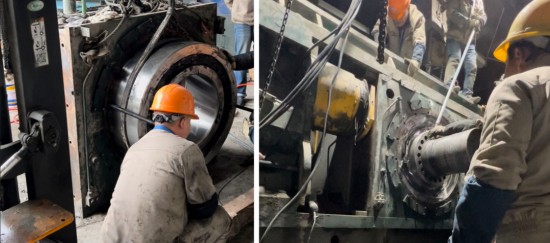

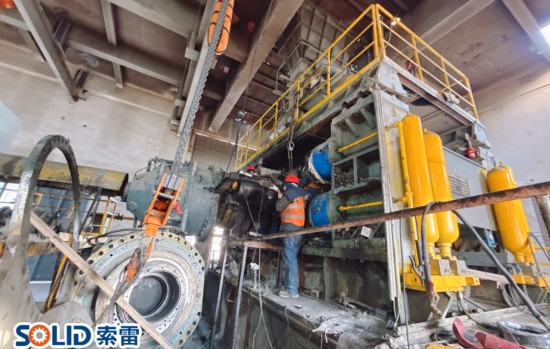

回装轴承/预紧规范，运行稳定无异常
｜新疆HFCG180-160辊压机｜
2024年，我司曾为该设备非传动侧动辊轴承位（φ900mm）完成修复，使用至今无异常。
本次年度检修期间，传动侧动辊轴承位出现磨损。轴承与轴配合存在0.025mm间隙,轴承位在运行中不断磨损产生振动，单边磨损约0.30mm。
修复部位：动辊传动侧轴承位；
实测参数：轴径φ900mm；
锥度配合：1:12锥度比。

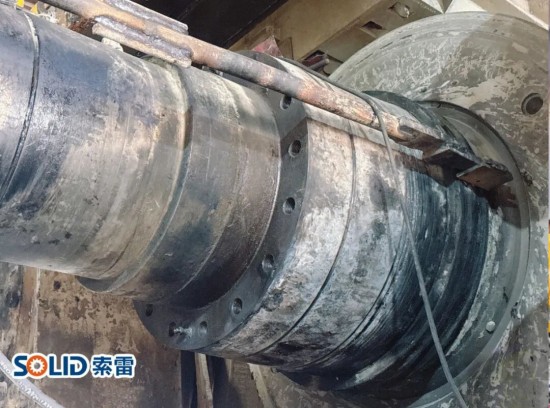

辊压机轴磨损实拍图

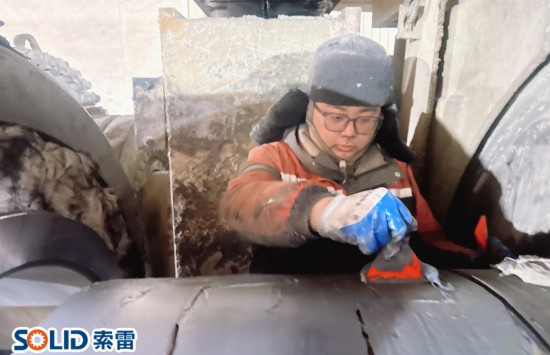

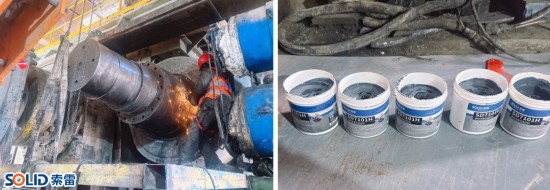

修复部位表面处理/索雷专用材料
涂覆索雷碳纳米聚合物材料

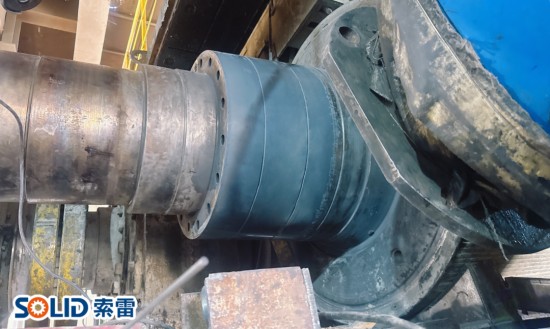

修复后轴表面效果
设备磨损不用硬换，在线修复高效降本
辊压机轴承位磨损，不必陷入“磨损就换轴、故障就返厂”的固有思维，也不是临时凑用。它考验的是企业对锥度配合精度，轴承游隙控制，现场修复工艺，材料优异性能的综合技术能力。
如果你的厂区设备也出现：
辊压机运行振动大、频繁断螺栓；
拆检发现轴承位轻微/重度磨损；
担心返厂停产损失，不敢轻易拆机维修。
欢迎私信后台，备注辊压机设备型号+磨损数据，可享受：
免费一对一故障根源研判，判断是否满足在线修复场景；
专业技术指导，现场工艺修复方式及轴承装配精度检测评估；
快速响应，24小时内出具定制修复方案，可上门勘测。
与其停机等待维修、耗费高额成本换件，不如提前研判，用更高效、省钱的方式解决设备难题。
