针对换热器腐蚀难题，索雷已有成熟的治理方案

说到换热器腐蚀问题，检修人员没有一个不头疼的！具体头疼在哪呢？

首先是腐蚀的位置特别刁钻、隐蔽。等发现冷却水里有油花，或者产品被污染，往往已经是穿孔泄漏了。这意味着非计划停机，生产中断的损失瞬间就发生了，根本没给检修预留充足的准备时间。

其次是腐蚀的源头很难根除。往往是“多重因素叠加作用”。一个小小的管头泄漏，缝隙腐蚀、应力腐蚀、冲刷腐蚀可能全都掺和进来了。

到底该改材料还是改结构？调水质还是降应力？工艺、设备、水处理几个部门坐到一起，反复讨论，也未必能拿出一个让所有人都信服的方案。

那换热器腐蚀问题难道就没有可行的治理方法吗？

长效的治理材料和解决方案，肯定是有的！只是现在很多检修人员过度依赖固定的维保单位，无法在第一时间了解到前沿的防腐材料和技术。

但在治理之前，我们必须先搞清楚，到底是哪几个位置的腐蚀，最容易对换热器的换热效率造成影响，并且造成直接危害。

换热器这些位置腐蚀为何难治理？

根据索雷工业从业12年来得出的调研结论，换热器腐蚀高发、难治理的位置，主要有以下3个。

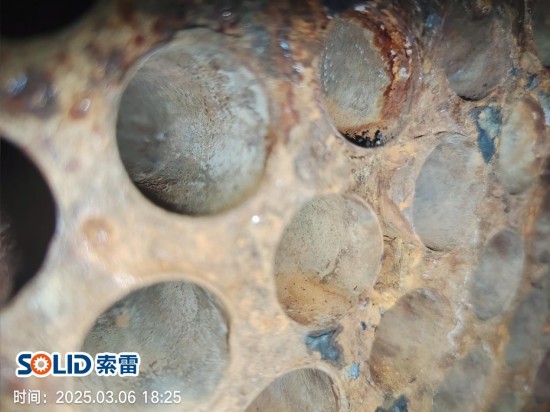

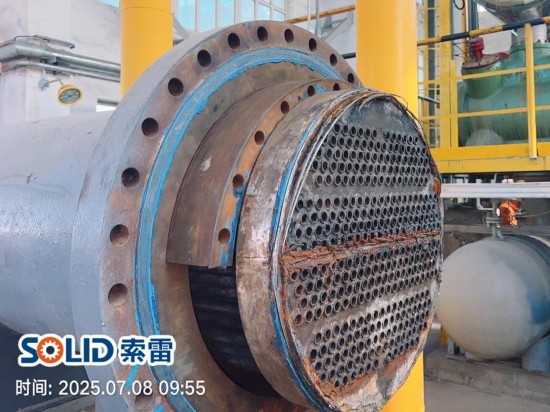

1.换热管与管板连接处 这是最薄弱的位置。胀接会留下缝隙，焊接会存在热影响区，都极其容易发生腐蚀。而且这个地方，属于多种腐蚀叠加。

• 缝隙腐蚀：介质渗入胀接缝隙后形成滞留区，因缝隙内外氧浓度差异形成氧浓差电池，持续驱动内部金属溶解。

• 应力腐蚀开裂：胀管和焊接产生的残余应力，在Cl⁻、H₂S等特定介质作用下，可能导致管头突发脆性断裂。

• 电偶腐蚀：当管板与管子材质不同时，在导电介质中会形成原电池，电位更负的一方会加速消耗。

2.换热管入口端（即管程进口）当流体进入管子时，流速和方向急剧发生改变，产生湍流和气泡破裂，造成冲刷腐蚀。它的特征是进口端管壁减薄、呈马蹄形凹坑。

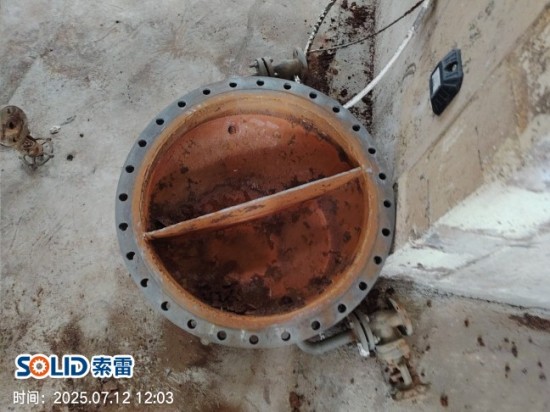

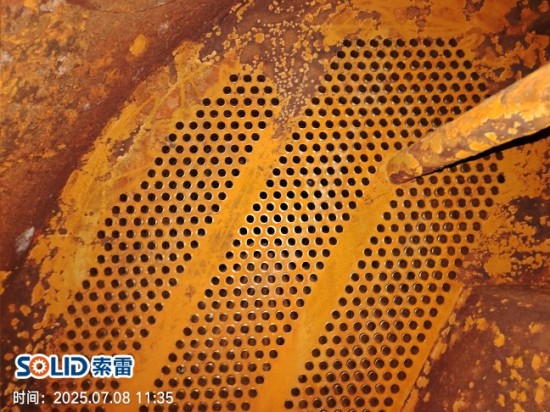

3.管板、封头等位置换热器管板、管程封头的分程隔板处、接管盲端等流动死区，极易积聚沉积物，发生垢下腐蚀。

以上三个位置，不光容易腐蚀、维修空间狭窄，造成的危害也是巨大的。

泄漏与介质互串是最直接的危害。

• 一旦管壁穿孔或管头焊缝开裂，管程与壳程介质便会相互串通，轻则污染产品批次，重则引发安全事故；

• 换热性能会急剧下降。腐蚀产物本身也是“隐形杀手”，其导热系数仅为碳钢的十分之一甚至几十分之一，薄薄一层锈垢如同给换热管裹上“保温棉”，传热效率大幅下滑。

面对这些问题，工厂通常如何应对？常规治理手段又有哪些局限性？

像换热管与管板连接处腐蚀，最常用的临时修复手段是堵管。在泄漏管的两端，打入锥形金属堵头。但这会让相邻管子的流速瞬间升高，冲刷腐蚀加剧，从而在很短时间内导致新的泄漏，形成恶性循环。

采用焊接修复的话，一般是直接在腐蚀或充满介质的旧管板上进行补焊，极易产生气孔、裂纹等缺陷，成功率不高，治标不治本。而且焊接的高温，会破坏周围原有力学状态，引发新的应力腐蚀开裂。

如果采用普通的防锈漆或防腐材料，大多数因为粘结差、防腐力不够，用一段时间后很快就会脱落，难以起到有效防护作用。

另外，当堵管率达到10%-15%的比例时，很多工厂会选择更换整台管束。这就意味着高昂的采购成本、数月的制造周期，还有长时间的停产损失。

但现在，这些传统方法的不足之处，已经能被更合适的新材料所弥补。像索雷工业的碳纳米聚合物材料，就是专门为解决这些换热器腐蚀问题而研发的。既能达到一劳永逸的长效防腐保护，又能节能降碳、缩短工期，实现更低成本的修复。

换热器防腐治理方案及操作步骤

下面看一下实际应用案例。

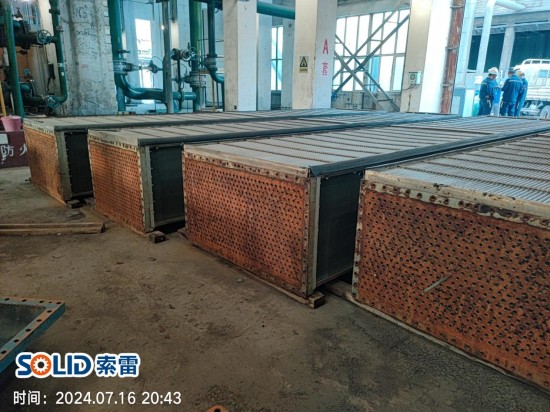

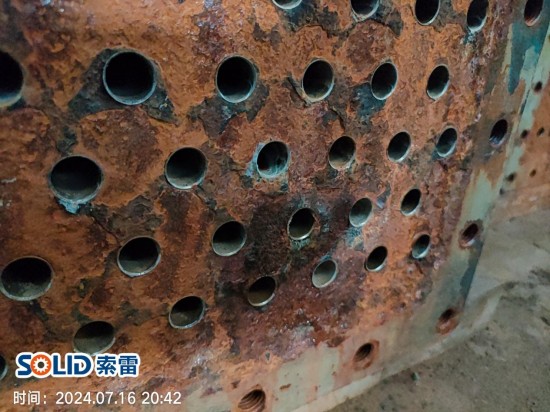

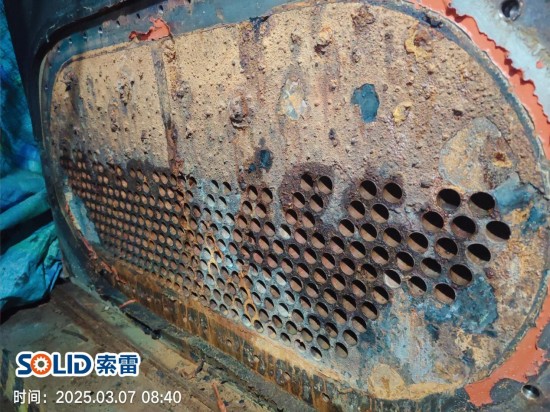

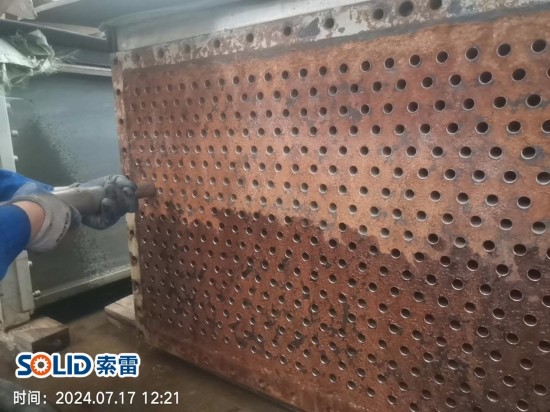

2024年7月，新疆某化工企业在年度检修期间，对空分车间MAN机组内置冷却器抽芯清洗，发现循环水侧管板腐蚀严重，最深的腐蚀坑达到8mm左右。（换热器的种类很多，列管式换热器是比较常用的设备，广泛应用于石油化工、电力、精细化工等行业，根据功能不同，有时也叫冷凝器、冷却器或空冷器。）

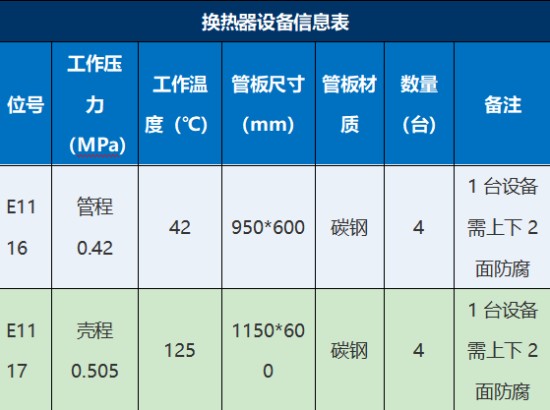

确定现场具备施工条件后，7月14日，索雷工业前往企业，展开对换热器管板的防腐工作。修复的换热器，共8台设备，两种尺寸，参数如下：

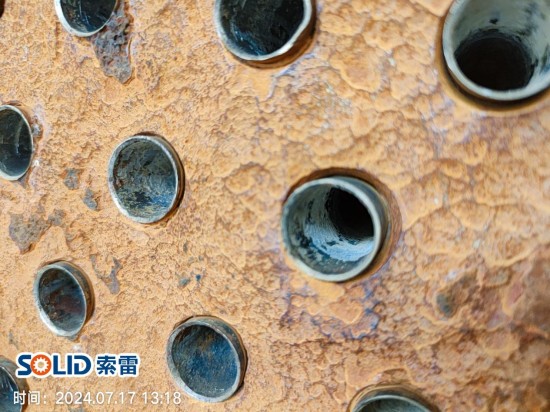

在修复的每台设备中，管板、换热管与管板连接处、管束的进口端这三个位置都有肉眼可见的严重腐蚀，继续运行存在较大的安全隐患。

索雷技术工程师采用碳纳米聚合物材料，以及标准的换热器防腐施工工艺，先后通过对换热器管板的预处理、材料喷涂、防腐后检测，完成了此次防腐治理工作。

主要步骤如下：

1. 作业前检查

·确认管板与管束的连接形式，排查是否存在渗漏隐患；

·对喷砂作业区域进行隔离围挡，防止杂物飞溅污染换热器本体；

·清理管束口内壁，做好防护措施；

·检查管束突出管板面的根部部位，确认无缺损或异常。

2. 表面清理

· 对8台换热器管板进行吹扫干燥，去除残留水分；

·开展喷砂作业，彻底清除表面氧化层及附着物，达到合格糙度。

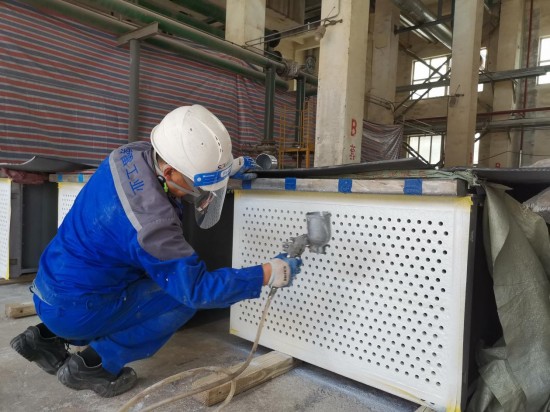

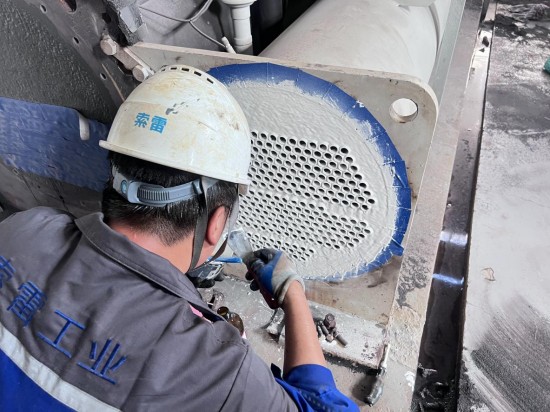

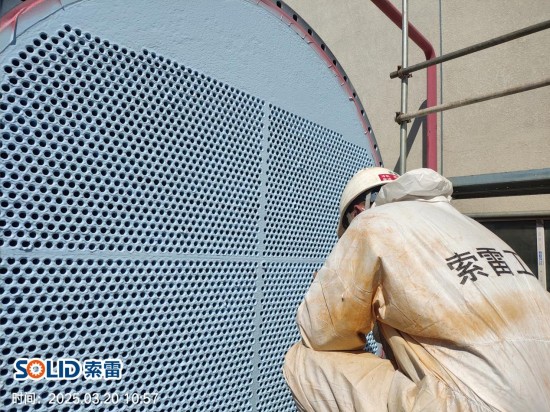

3. 喷涂碳纳米聚合物材料

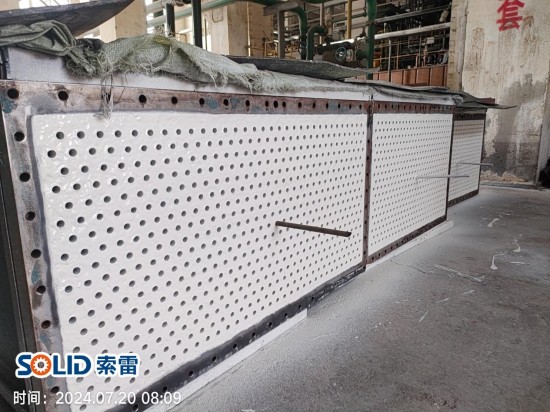

在管板及管口部位，直接喷涂碳纳米聚合物材料，形成致密防护层。

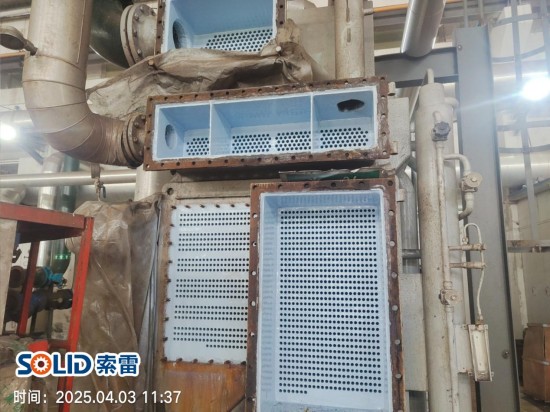

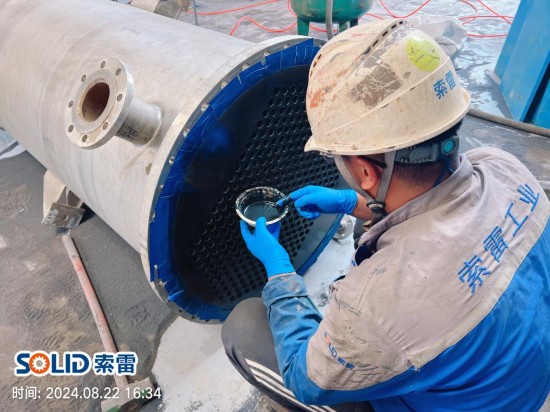

4. 检测验收

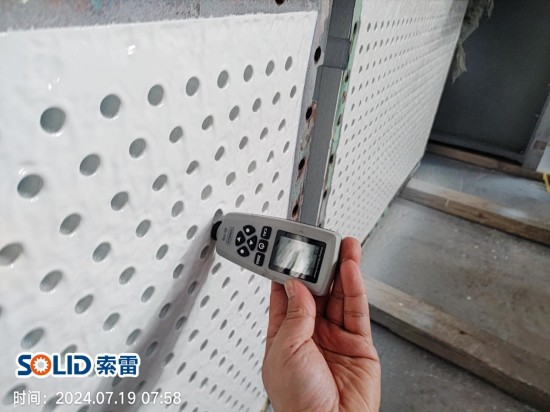

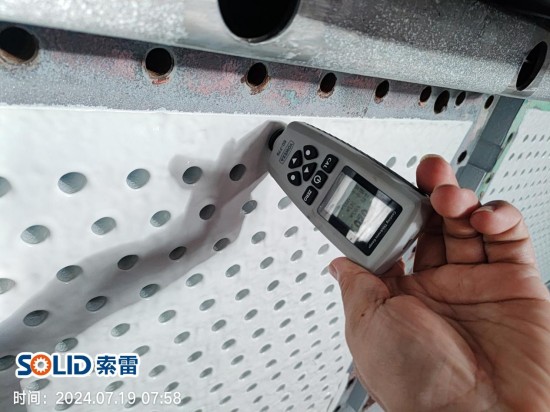

·使用测厚仪检测涂层厚度，确保达到设计规定值；

·采用电火花检测仪进行全覆盖检测，确认涂层无贯穿性缺陷，满足绝缘耐压要求。

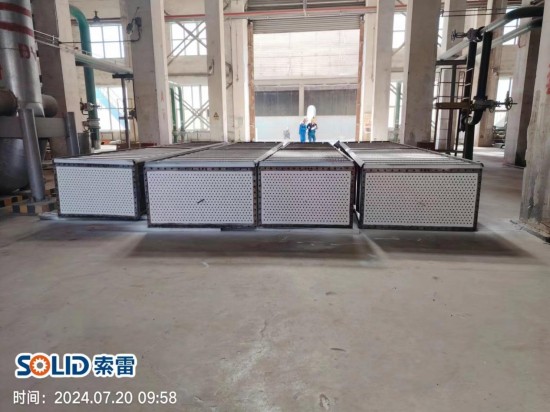

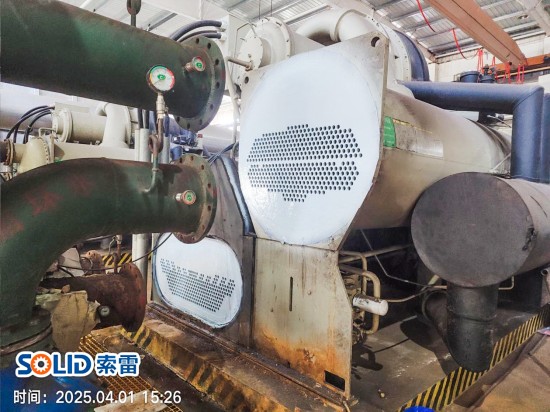

经过此次防腐保护后，该企业先后又在2025年7月，以及2026年6月，通过碳纳米聚合物材料防腐工艺，对其他换热器设备，完成相应的防腐施工。

碳纳米聚合物材料的优势

那碳纳米聚合物材料到底是什么？它凭什么能解决换热器腐蚀问题？具体有什么优势？

• 碳纳米聚合物材料，并非传统意义上的普通涂料。索雷工业突破国外技术封锁，在国内率先攻克石墨烯、碳纳米管在树脂中的分散难题，实现了该材料的自主研发与改性升级。

• 该材料以环氧树脂等为成膜基体，通过刷涂或喷涂工艺，在管板及管口表面形成一层高致密保护膜。其核心技术突破在于碳纳米管增强技术——将碳纳米复合于树脂中，显著提升涂层的抗渗透性与抗冲刷能力，尤其适用于存在缝隙腐蚀风险的换热器管板场景。

• 在性能表现上，该材料具备三大核心优势：粘结强度高，与金属基体结合牢固；抗热震性好，能耐受温度骤变冲击；耐酸碱腐蚀能力优于多数金属材料。同时，施工过程免明火作业，无热应力损伤风险，对设备和人员更加安全。

• 所以，索雷碳纳米聚合物材料在换热器管板防腐中，相较于补焊、涂刷普通防腐涂料等传统修复方法，具有非常明显的工程优势。其核心价值在于将碳纳米材料的微观强化效应与聚合物冷修复工艺相结合，能高效解决管板的腐蚀问题。

碳纳米聚合物材料在换热器管板防腐中的具体优势，主要体现在以下几个方面：

1.优异的耐腐蚀性

普通防腐涂层往往因固化收缩、介质渗透而起泡脱落。碳纳米聚合物作为非金属材料，极大地延长了腐蚀介质（如酸、碱、盐、冷却水）的渗透路径。这能在管板表面形成一道近乎“玻璃化”的隔离屏障，有效阻止管板特别是胀接、焊接缝隙处的缝隙腐蚀。

2.高粘结强度与卓越的力学性能

材料的粘结力极强，能牢固附着在碳钢、不锈钢等金属管板表面，不易因冷热交替产生的热应力而剥离。而且碳纳米材料的增强作用，使其兼具高抗压强度和良好的韧性，能够耐受换热器运行时流体冲刷和压力波动，不易被冲蚀。

3.现场冷修复，杜绝焊接热影响

这是其颠覆性的工艺优势。无需拆卸换热器、无需动火。直接在现场打磨清洁管板后涂抹或喷涂即可。这完全避免了焊接高温导致的管板变形、管子胀口松动以及热应力裂纹，尤其适合受限空间和易燃易爆环境的修复。

4.快速固化，最大程度缩短停机时间

通过配方调整，材料可在几小时内固化并达到使用强度，极大缩短了工期，实现当天修复、当天投产运行。相对于传统修复的漫长工期，这对保障生产连续性意义重大。

5.耐受高温，长效保护

碳纳米聚合物材料能耐受水、油、酸、碱、盐等多种化工介质的长期浸泡，且根据配方、型号不同，其工作温度范围可覆盖-40℃至250℃甚至更高，满足绝大多数列管式换热器的工况。

6.节能降碳，修复成本低

修复过程无需大型吊装和更换拆卸，只需要人工和材料，综合成本远远低于更换新管束。材料成分绿色环保，不会对设备和周围环境造成二次污染。而且，修复后的表面光洁度高，不易结垢，还能改善流体冲刷状态，间接延长设备的使用周期。从整体上为工厂设备维护实现安全环保、节能降碳的目标。

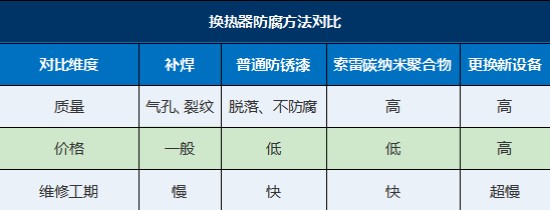

综合以上几点，碳纳米聚合物材料在换热器防腐应用中，综合来看：强防腐、无热应力破坏、长期防护、维修工期短、成本低、安全环保。

当然，如果只是少量施工案例，还不足以支撑大家对碳纳米聚合物材料应用成果的认可。截至2026年6月，索雷工业通过对碳纳米聚合物材料的不断升级，已陆续为几十家企业的换热设备做过防腐治理，正逐步成为当前市场的主流解决方案。

下面列举两个近年比较典型的、并已经取得一年以上防腐时效的防腐案例，供大家了解参考。

在换热器防腐中的实际应用案例

• 应用案例：中国化工集团换热器防腐

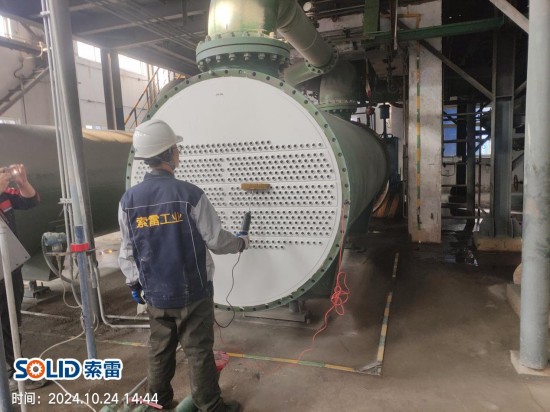

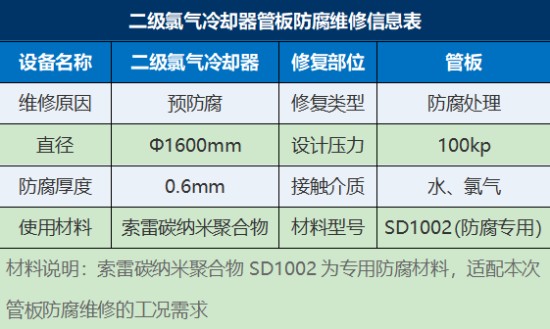

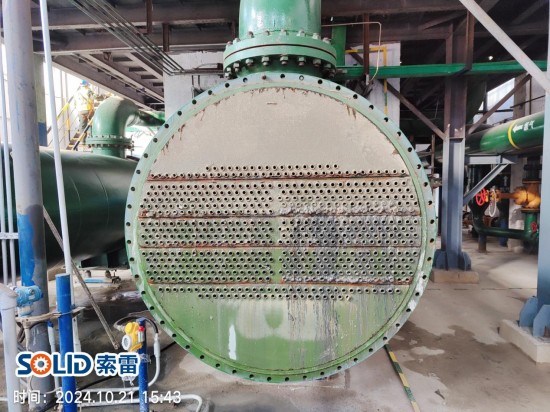

2024年10月，索雷工业为二级氯气冷却器的管板进行了防腐。

之前索雷工业在2022年和2023年，均与其进行过合作，分别在电解车间与CVP车间做过多台换热器防腐。

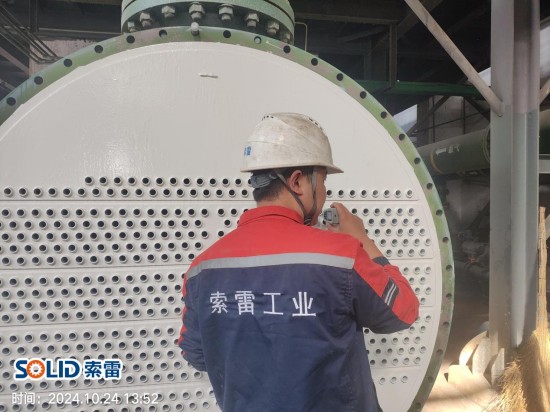

现场施工中，工器具提前就位，封头拆解后对表面进行喷砂处理。喷砂结束后，检查表面洁净度达到sa2.5等级。随后按照比例调和防腐专用材料碳纳米聚合物材料SD1002，分多次进行喷涂。完成后检测涂层厚度与完整性，检查管板、管口及连接处的平整度，修复工作顺利完成，设备投用后运行良好。

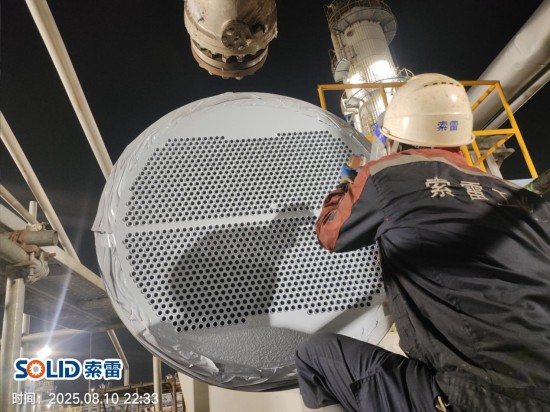

• 应用案例：天津某国有企业换热器防腐

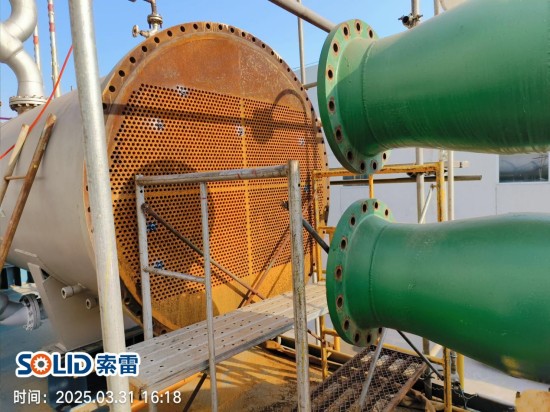

2025年5月，有四台换热器的管板出现不同程度的循环水腐蚀，索雷工业技术员根据现场情况定制了施工方案。

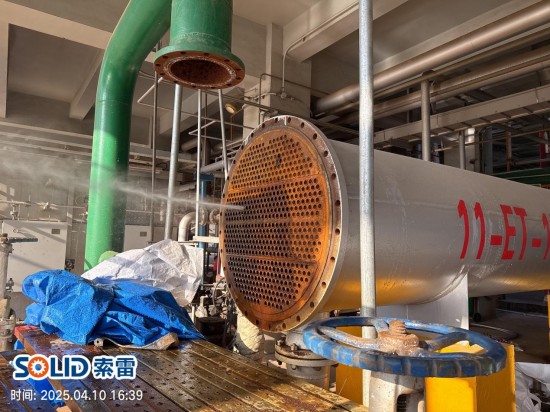

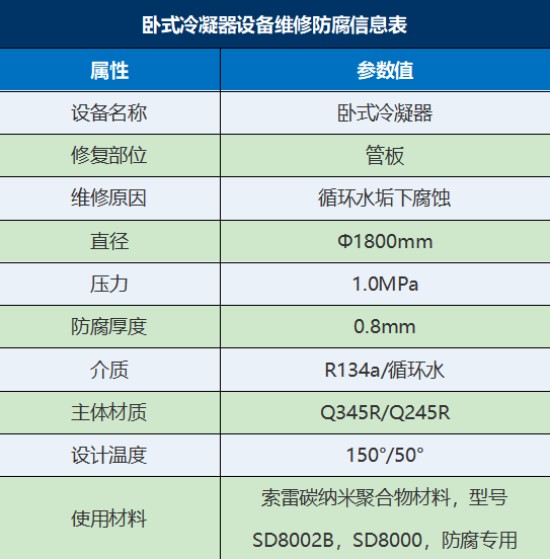

换热器型号为ET-1800A/B/C/D（卧式冷凝器），管程材质为Q245R，壳程材质是Q345R，壳程介质是R134a，管程介质是循环水，管板直径约1800mm，使用防腐材料型号为索雷碳纳米聚合物材料SD8002B和SD8000。

施工人员先接驳气源，随即开展吹水作业及喷砂处理，随后调合SD8000实施首道喷涂。待涂层初固化，换用SD8002B进行多遍喷涂，每遍均待初固化后再继续，直至达到设计厚度。完全固化后，经检测合格后交付验收。

碳纳米聚合物材料的技术特性

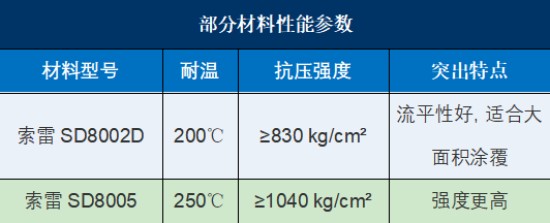

如今新材料在换热器防腐、清洗、维修方面之所以能发挥重要作用，离不开碳纳米聚合物材料的核心技术特性：

1.优异的耐酸碱性能，耐受98%硫酸等强腐蚀介质，长期浸泡不溶胀、不降解。

2.良好的流平性与渗透性，可自然流淌填充微小裂纹和孔隙，实现无死角密封。

3.固化后形成致密耐腐蚀密封层，与金属基体粘结力强。

4.抗热震性好，能适应温度变化和循环应力，不会开裂脱落。

5.常温固化，无热应力损伤。

对于换热器腐蚀问题，尤其是几处腐蚀难点的治理，索雷工业从腐蚀机理出发，构建了兼具防腐蚀与抗老化性能的可靠性涂层保护体系，通过碳纳米聚合物材料实现在线涂覆，无需动火、无需大面积拆卸，长效抵御介质侵蚀。

碳纳米聚合物材料涂层通过 “隔离 - 稳定 - 防护 - 粘接” 的四维防护体系，不仅解决换热器的腐蚀问题，还能修复管板已损伤表面，为设备节能提效，实现 “防腐 + 修复 + 增效” 的多重效果。施工便捷（可在线修复）、使用寿命长，是当前换热器防腐的高效解决方案。
