脱硫泵泵壳冲刷磨损，泵效下降、压力不足，现场修复方案

一、问题概述

脱硫泵在脱硫系统中长期输送含固量高、腐蚀性强的浆液，泵壳、叶轮、护板等过流部件易出现冲刷磨损、汽蚀腐蚀，导致泵效下降、出口压力不足、流量扬程不达标。若不及时处理，过流部件可能进一步穿孔，造成非计划停机。

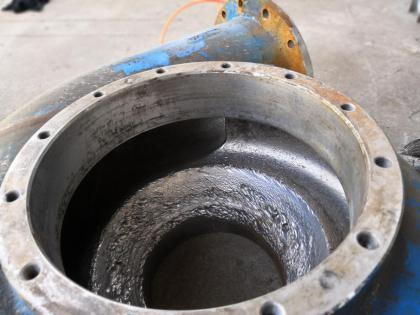

某企业一台LCB300-300-450脱硫泵，运行约半年后出现系统压力不足、泵效降低。拆检发现：泵壳流道呈蜂窝状不规则冲刷，深度约8—10mm；叶轮及护板存在直径约1cm的坑洞及局部冲刷痕迹。

设备参数：

●设备类型：脱硫泵（化工渣浆泵）

●型号：LCB300-300-450

●流量：200m³

●扬程：20m

●转速：980r/min

●设计压力：1.0MPa

●设计温度：120℃

●材质：Cr30双相不锈钢

二、冲刷磨损原因分析

1、介质固含量高：脱硫浆液含石灰石、石膏等固体颗粒，硬度高、棱角尖锐，高速流动时对泵壳、叶轮、护板产生持续切削式冲刷。

2、汽蚀与腐蚀叠加：浆液中夹带气体在低压区形成气泡，破裂时产生微射流，与颗粒冲刷叠加，加速过流部件损坏。

3、材质与制造因素：Cr30双相不锈钢虽具备一定耐腐蚀和抗冲刷性能，但泵壳毛坯为铸造加工，局部材质缺陷、热处理或表面处理缺失，叠加长期运行中的配合精度问题，会缩短使用寿命。

上述因素叠加，是脱硫泵泵壳冲刷磨损、泵效下降、压力不足的主要原因。

三、现场修复方案

针对泵壳冲刷磨损，采用索雷碳纳米聚合物材料进行现场修复，不拆整泵。该方案可在短暂停机检修窗口内完成，修复后恢复配合尺寸及形位公差，并提升过流部位抗冲刷性能。

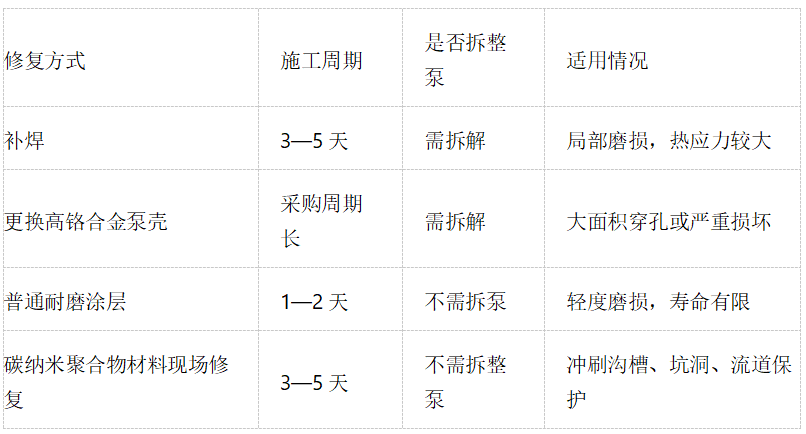

方案对比：

现场施工主要包括表面处理、材料涂覆及固化等环节，施工周期约两天。修复完成后检查各零部件间配合尺寸及形位公差，确保符合装配要求。

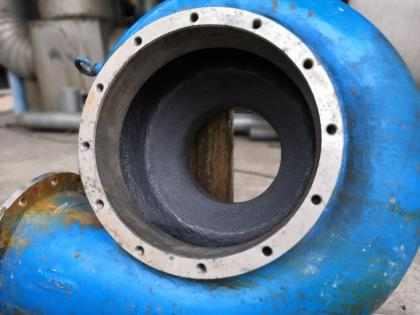

四、修复效果

修复后的脱硫泵回装使用，泵效下降和压力不足问题得到改善，过流部位抗冲刷性能提升，满足系统正常使用要求。开机后设备运行平稳，无振动。该方案可在不更换泵壳的前提下恢复设备运行状态，延长设备使用寿命，减少非计划停机。

五、适用设备与场景

●脱硫泵、化工渣浆泵、离心泵

●泵壳、叶轮、护板、流道冲刷磨损

●Cr30双相不锈钢、高铬合金过流部件

●LCB300-300-450等型号脱硫泵

●泵效下降、压力不足、流量扬程不达标

●现场修复、防冲刷保护、停机窗口短

索雷专注于工业设备维护与现场修复，针对脱硫泵、化工泵、渣浆泵过流部件冲刷磨损，提供碳纳米聚合物材料及配套现场修复技术支持。如遇同类设备问题，可联系索雷技术团队进行工况分析与方案评估。
