焦化厂煤气管道内壁局部腐蚀成因及现场防腐处理实践

概述

焦化、特钢企业煤气输送管道属于焦化生产关键公用设备，管道内部介质组分复杂，长期运行过程中内壁腐蚀问题突出。煤气介质内残留硫化氢、氰化氢、二氧化碳等腐蚀性组分，当工况温度低于煤气露点，介质析出冷凝水，在管道低洼部位积聚，管道下半段、凝水缸、拼接焊缝区域极易发生局部电化学腐蚀。一旦发生管壁腐蚀穿孔、介质泄漏，通常需要实施停气停产抢修，不仅存在有限空间、动火作业等高安全风险，同时会造成显著的生产经济损失。

本文结合某大型钢铁联合企业焦化厂煤气管道内壁防腐保护工程项目实践，分析焦化煤气管道局部腐蚀产生机理，对比传统处置方案存在的局限性，阐述现场内壁防腐保护施工工艺要点，为同类型焦化煤气管道腐蚀防护工作提供工程参考。

1 焦化煤气管道内壁局部腐蚀主要诱因

焦化煤气管道腐蚀主要分为均匀腐蚀与局部腐蚀两类。均匀腐蚀腐蚀速率平稳，可在管道设计阶段通过增设腐蚀余量予以应对；局部腐蚀具备较强不可预判性，是引发管道泄漏事故的主要诱因，腐蚀集中发生于管道下半段低洼位置。

1.1 冷凝水与腐蚀性介质引发电化学腐蚀

经过净化处理后的焦化煤气，仍会残留 H₂S、HCN、CO₂、萘、甲苯不溶物等杂质。煤气输送过程中，固体杂质逐步沉降至管道底部；当运行温度低于煤气露点，煤气中析出冷凝水，在管道凝水缸、下椎体等低洼位置积存。

H₂S、HCN、CO₂遇冷凝水生成氢硫酸、氢氰酸、碳酸，对金属管壁产生酸性侵蚀；积存的液体、固体杂质共同构成电解质环境，进一步诱发管壁电化学腐蚀。 腐蚀生成的氢氧化铁沉积物质地疏松多孔，无法对基体形成有效防护，腐蚀会持续向管壁内部扩展；腐蚀产物还可与氢氰酸发生络合反应，生成六氰合铁复合物，进一步加速管壁腐蚀损耗。

1.2 焊缝为不锈钢管道主要腐蚀薄弱点

即便管道选用 316 不锈钢材质，拼接焊缝、下椎体环向焊缝依旧属于腐蚀高发区域。焊接热作用造成焊缝及热影响区金相组织发生改变，冷凝水与腐蚀性杂质容易在焊缝缝隙滞留聚集，优先发生点蚀，逐步形成腐蚀坑洞，成为管段最先失效的部位。

2 煤气管道腐蚀传统处置方案局限性

针对焦化煤气管道腐蚀问题，行业常规处置方式各存在一定局限，多数属于事后修复手段，难以实现长效预防性防护。

1）管段整体更换：针对腐蚀坑洞密集、修复价值较低管段，采用直接更换管道方式。该方案管材采购、切割吊装成本高，需要长时间停机，停产损失较大；即便更换 316 不锈钢管道，若不对焊缝、凝水缸底部等高风险部位实施预防性防腐，后期依然会出现局部腐蚀失效。

2）普通涂料喷涂防腐：常规防腐涂料喷涂作业，对于管道内部焊缝、椎体异形结构，很难保证涂层完整连续覆盖；在煤气、冷凝水耦合工况下，涂层易起皮、脱落，防腐服役周期有限。

3）动火焊补抢修：仅针对已经出现的泄漏点开展应急修补，无法保护其余未腐蚀管壁；煤气管道有限空间动火作业，安全管控条件严苛，作业风险高，属于故障发生后的补救措施。

3 316 不锈钢煤气管道内壁现场防腐保护工程实例

3.1 项目背景

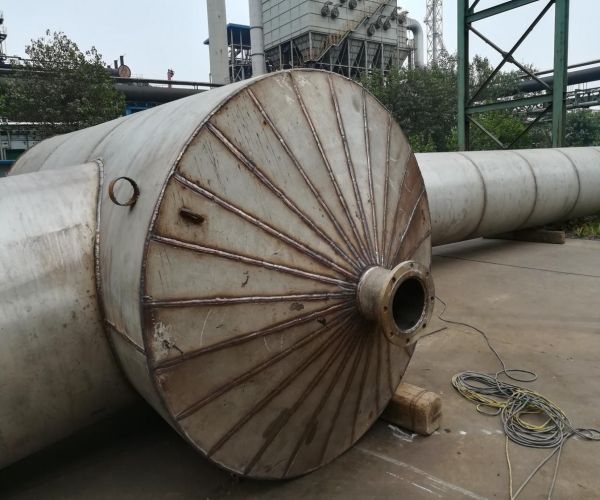

某大型钢铁联合企业焦化厂原有一段 DN1400 煤气管道，运行多年管壁多处形成较大腐蚀坑洞，已经不具备修复条件。企业决定更换该段 316 不锈钢管道；为规避后续焊缝、凝水缸底部再次发生局部腐蚀，计划对凝水缸下椎体内壁高危区域实施预防性防腐保护，由索雷工业提供现场防腐作业技术指导，采用碳纳米聚合物材料防腐保护体系开展内壁防护施工。

3.2 项目基础参数

管道公称直径：DN1400mm

管道材质：316 不锈钢

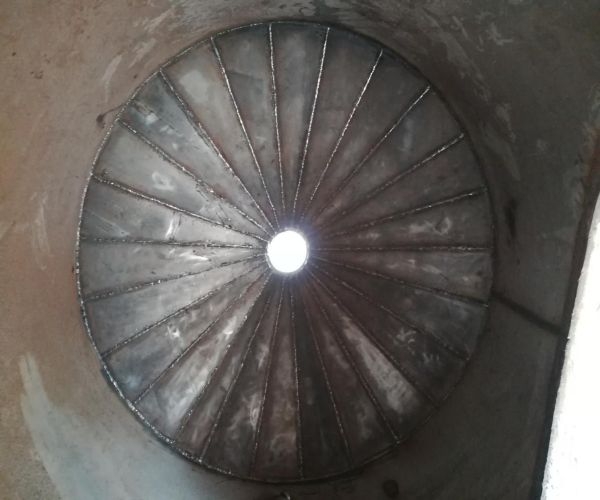

防护部位：焊缝拼接下椎体（凝水缸底部内壁）

拼接焊缝数量：26 条，焊缝总长度约 35m

防腐保护施工面积：约 3㎡

3.3 现场施工工艺要点

本次采用碳纳米聚合物材料防腐保护体系，该材料依靠与金属基体形成牢固粘接实现防护隔绝，施工过程不产生高温热源，不会对不锈钢母材造成热损伤，防腐层施工厚度可结合基体工况合理控制。

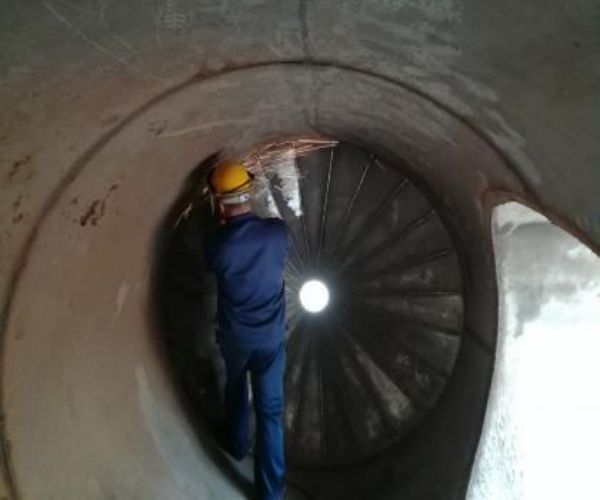

1）基体表面处理：金属基体表面处理是防腐层长效服役的基础。彻底清除管壁氧化层、锈蚀、油污、灰尘等杂质，保障防腐材料与金属基体粘接强度。

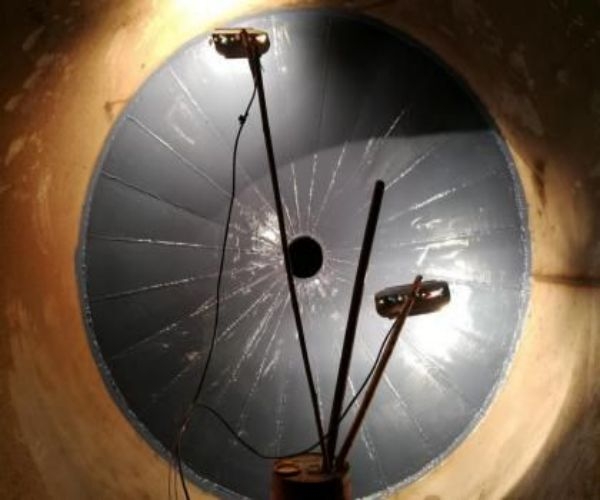

2）材料涂抹覆盖：选用适配焦化煤气介质工况的索雷碳纳米聚合物材料，均匀涂抹至防护区域；焊缝位置为防护重点，保证材料完整密闭覆盖焊缝全部缝隙，消除防护盲区。

3）防腐层厚度管控：根据工况合理控制防腐层施工厚度，避免厚度不足造成介质渗透，或厚度偏大产生内应力，保障防护层整体稳定性。

4）材料固化管控：严格执行材料后固化工艺，满足固化温度、时间要求，充分固化是保障材料耐腐蚀性、粘接强度的关键。

本项目全部内壁防腐保护作业，现场 8 小时完成施工。

4 管道内壁防腐施工关键管控要求

煤气管道内部属于有限空间作业，内壁防腐施工既要保障防腐工程质量，同时必须落实安全作业管理要求。

1）重视基体表面处理质量：除锈除杂不达标，会直接造成防腐层脱层、失效，缩短防护使用寿命。

2）焊缝异形部位强化处理：焊缝、椎体转角属于杂质易沉积、应力集中位置，必须做到防腐材料无死角全覆盖。

3）合理把控防腐层厚度：结合现场工况控制防腐层厚度，规避厚度异常带来的质量隐患。

4）落实完整固化工序：不得简化后固化流程，达到固化条件后方可投用。

5）严格执行有限空间安全管理：管道内部作业前，完成气体检测、强制通风，配齐个体防护器材，落实有限空间审批、监护制度。

5 日常运维防腐管控建议

防腐防护属于设备防护手段，配套完善的日常运维管理，能够有效延缓管道腐蚀发展，降低泄漏风险。

1）监控煤气系统露点温度，优化前端工艺操作，尽可能减少管道内部冷凝水析出。

2）定期巡检管道低洼段、凝水缸排水装置，及时排放积存冷凝液体，减少腐蚀性介质停留时间。

3）更换不锈钢管道不能完全依赖母材自身耐蚀性能；焊缝、凝水缸底部等高风险部位，建议提前实施预防性内壁防腐。

4）定期开展管壁壁厚检测，重点抽查焊缝、低洼位置，早期识别局部点蚀隐患。

6 结语

焦化煤气管道内壁腐蚀，是介质组分、运行工况、设备结构多因素共同作用产生的设备问题，单纯依靠更换管材无法彻底消除腐蚀隐患。

针对焊缝、凝水缸底部这类腐蚀高发部位，开展前置性现场内壁防腐保护，能够降低管道腐蚀泄漏风险，减少非计划停机带来的生产损失。索雷碳纳米聚合物材料防腐保护体系，在该类异形焊缝、有限空间管道内壁现场防护中具备可实施性；工程实施过程中需要重点把控基体处理、焊缝全覆盖、防腐层厚度以及材料固化工序，保障防腐工程整体质量，为焦化煤气输送系统长期稳定运行提供保障。
