AIDA 高速冲床曲轴轴头磨损、滚键现场修复技术方案

AIDA（艾达）高速冲床在连续冲压工况运行过程中，易出现曲轴轴头磨损、离合器轴滚键，伴随刹车盘齿圈打齿等失效问题。该类故障由飞轮巨大惯性冲击引发，属于该机型较为典型的结构性失效。故障发生后，设备停机、曲轴拆解更换将产生较高综合成本，众多生产企业倾向于采用无需拆解曲轴的在线修复方案。本文对故障成因、各类修复方案优劣、在线修复工艺及工程应用案例进行系统阐述。

一、AIDA 高速冲床曲轴轴头磨损、滚键主要失效特征

曲轴轴头磨损与滚键故障发生后，可通过现场巡检识别以下典型特征：

●曲轴轴径不均匀磨损，轴体与齿轮轮毂配合间隙持续增大；

●平键在键槽内发生窜动，产生滚键现象，造成键槽侧壁挤压变形、加宽；

●齿轮与传动轴扭矩传递打滑，输出扭矩不足，冲压工况出力不稳定；

●刹车盘齿圈出现磨损、打齿，设备运行过程产生周期性冲击异响；

●采用补焊方式修复后，短周期内同类失效问题重复出现。

二、AIDA 高速冲床曲轴轴头磨损、滚键失效机理

该类失效根源为高速冲压工况下的大惯性载荷与双向刹车冲击，属于设备结构性通病。

1、飞轮自重可达十余吨，设备持续高速冲压，运转过程积蓄较大惯性矩；

2、刹车瞬间产生双向冲击扭矩，载荷集中作用于曲轴轴头、平键、齿轮配合位置；

3、平键承担扭矩传递，交变冲击载荷持续作用下产生滚键，逐步挤压造成键槽扩宽变形；

4、配合间隙增大后，冲击载荷进一步放大，形成恶性循环，加速轴径磨损；

5、传统补焊仅可恢复零件表面尺寸，无法抵御持续交变冲击载荷，故障复发概率高。

三、曲轴轴头磨损、滚键主流修复方案对比

针对 AIDA 高速冲床曲轴轴头磨损、滚键问题，行业现有多种修复技术，企业可结合磨损程度、停机损失、现场条件综合选型。

1. 补焊打磨修复

操作说明：现场实施补焊，通过机械打磨恢复轴径尺寸。

优点：单次材料成本低，施工门槛相对较低。

技术特点：焊接易产生热应力，易引发曲轴变形；磨损量较大时修复效果有限，抗交变冲击性能差，容易再次失效。

适用场景：轴径轻微磨损，未发生滚键及键槽严重变形。

2. 更换原装曲轴

操作说明：采购 AIDA 原装曲轴备件进行整体更换。

优点：原厂备件匹配度高，修复后设备运行状态符合出厂要求

技术特点：备件采购周期长，采购成本高昂；需整机拆解吊装，停机损失大。

适用场景：曲轴本体出现裂纹、断裂等不可逆严重损伤。

3. 外协机加工刷镀

操作说明：拆下曲轴转运至机加工车间实施刷镀处理。

优点：加工精度可按需控制。

技术特点：重型曲轴拆装转运工作量大，停产损失高；刷镀镀层厚度有限，抗冲击能力不足，不适用于冲床大扭矩交变冲击工况。

适用场景：磨损量微小，无滚键、键槽损伤。

4. 索雷碳纳米聚合物材料在线修复

操作说明：设备原位修复，无需拆解吊出曲轴，依托专用工装恢复轴径尺寸，同步处理滚键造成的键槽损伤。

优点：无需拆解曲轴，现场实施；材料具备优良抗冲击性能，可保证齿轮装配过盈量；停机周期短，可同步完成轴径与键槽修复。

技术特点：曲轴基体存在穿透性裂纹时，不适用本修复工艺。

适用场景：曲轴轴径磨损、滚键失效，冲床、离合器轴等承受大冲击载荷的轴类部件。

对于 AIDA 高速冲床常见的轴头磨损叠加滚键失效形式，多数企业优先评估在线修复方案，规避曲轴整体拆解带来的高额停机损失。

四、曲轴轴头在线修复核心技术要点

曲轴轴头修复不能仅恢复几何尺寸，必须保障装配过盈量与键槽形位公差，满足刹车交变冲击工况使用要求。

1、修复完成后，轴径尺寸需满足齿轮装配过盈配合要求，避免传动再次打滑；

2、滚键受损的键槽，需恢复标准尺寸与形位公差；

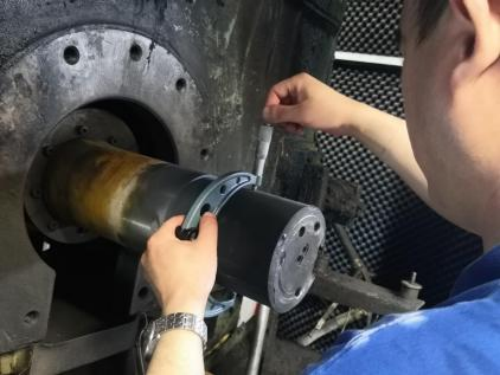

3、提前检测校验齿轮内孔，加工至合格装配尺寸；

4、修复材料需能够承受高速冲压产生的反复冲击扭矩；

5、在保障修复质量前提下，尽可能减少设备拆解，实现原位修复，缩短停机周期。

五、索雷碳纳米聚合物材料修复标准化工艺

采用碳纳米聚合物材料对 AIDA 高速冲床曲轴实施在线修复，标准化施工流程如下：

1、表面除油处理：采用氧气乙炔快速移动烘烤去除轴面油污；

2、表面打磨处理：使用磨光机去除表面高点，无水乙醇清洁，保证修复基面粗糙、洁净、干燥；

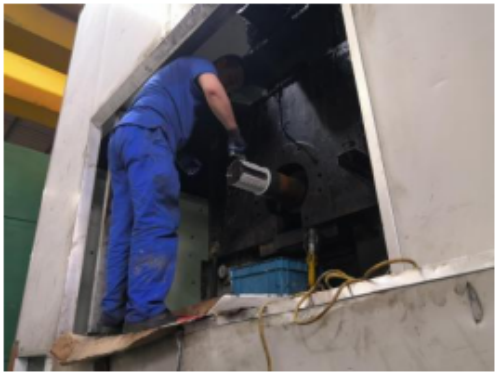

3、材料调和，将碳纳米聚合物材料均匀涂覆至待修复区域；

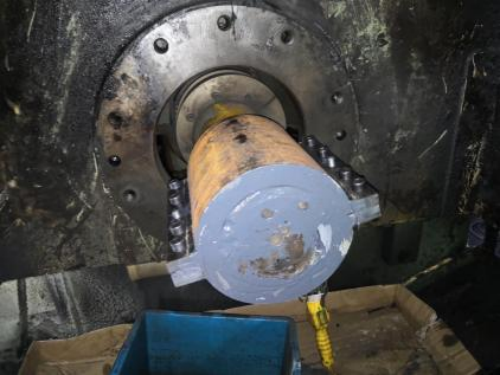

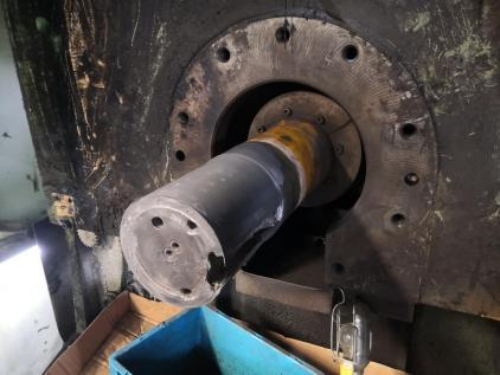

4、采用索雷专用工装，恢复曲轴标准轴径；

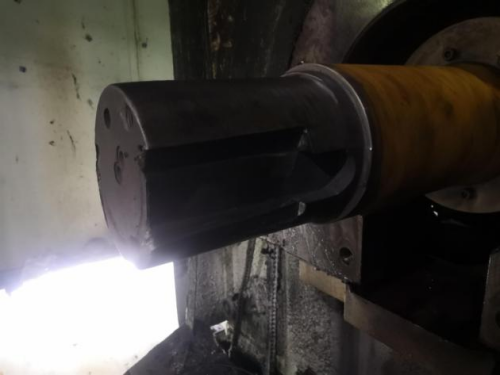

5、受损键槽预处理，采用标准键试装校验，使用材料完成键槽成型修复；

6、对齿轮进行加热，实施热装配完成回装。

六、工程应用案例

某电机零部件制造企业，车间配置一台 1000 吨 AIDA 高速冲床，出现曲轴轴头严重磨损、滚键问题，轴面磨损不均匀，传统补焊方案无法满足修复需求。

1、设备概况：厂区配置多台同型号 AIDA 高速冲床，长期存在刹车盘齿圈磨损问题；轻微磨损故障此前采用补焊打磨处理；

2、前期应用：2021 年同产线离合器轴发生滚键，采用索雷碳纳米聚合物材料修复，设备长期稳定运行；

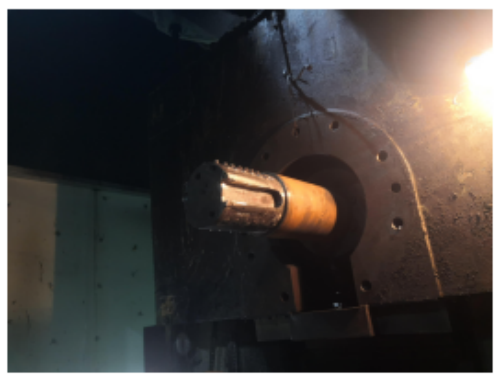

3、本次故障情况：1000 吨冲床曲轴轴头不均匀磨损，常规维修手段难以解决；

4、修复结果：现场施工周期 48小时，完成工装定位、轴径与键槽修复、齿轮装配；修复后满足齿轮过盈装配要求，设备恢复冲压生产。

七、常见技术答疑

Q1：AIDA 冲床曲轴不均匀磨损，是否可以现场修复？

A：曲轴基体无裂纹断裂的前提下，不均匀磨损可采用碳纳米聚合物材料配合专用工装，恢复轴径尺寸并修复滚键造成的键槽损伤；若曲轴基体存在裂纹，建议更换曲轴。

Q2：修复曲轴是否必须将曲轴吊出拆解？能否不解体修复？

A：索雷碳纳米聚合物材料在线修复工艺支持原位施工，无需将重型曲轴整体吊出，大幅降低拆装工时，缩短停机时间，适用于千吨级 AIDA 高速冲床。

Q3：修复完成后，是否会再次发生滚键？

A：修复后可恢复轴体过盈量与键槽形位公差，材料具备抗冲击性能。但该设备工况冲击载荷大，需同步检查刹车盘齿圈、齿轮状态，落实定期维护，降低再次失效风险。

Q4：相比补焊工艺，碳纳米聚合物材料修复轴类部件有哪些优势？

A：补焊易产生热应力，引发曲轴变形；碳纳米聚合物材料常温固化施工，不会损伤母材，适合冲床离合器轴、曲轴轴头这类承受大冲击载荷的轴类修复场景。

Q5：滚键与键槽损伤是否为同一类故障？

A：二者并不等同。键槽是轴或轮毂上用于装配平键的凹槽结构；滚键是平键在键槽内窜动打滑的失效形式。设备承受冲击载荷发生滚键后，平键持续挤压键槽侧壁，会造成键槽加宽、变形损伤，两种问题经常同时出现。

结语

AIDA 高速冲床曲轴轴头磨损、滚键属于设备运行中常见失效形式。维修方案选型应综合评估停机损失、备件成本与现场工况。轻微磨损可采用补焊处理；出现严重磨损及滚键失效时，优先考虑在线修复方案。索雷工业依托碳纳米聚合物材料，拥有大量高速冲床曲轴、离合器轴滚键及轴磨损现场修复工程案例，可结合设备磨损状况与现场工况，出具针对性修复评估方案。

如您的 AIDA 高速冲床或离合器轴存在轴头磨损、滚键失效问题，可联系我方技术团队，进行工况分析与修复评估
