轧机牌坊砧铁与机架配合面磨损修复工艺标准

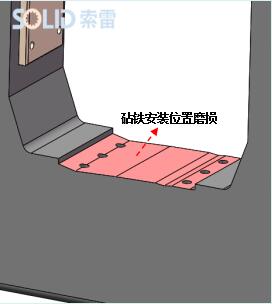

第一步：轧机牌坊修复部位表面处理；

（1）表面烤油：使用氧气乙炔将机架待修复表面油污、水分烘烤干净，达到表面

（2）表面打磨或者喷砂处理：

（3）表面清洗

第二步：焊接顶丝；

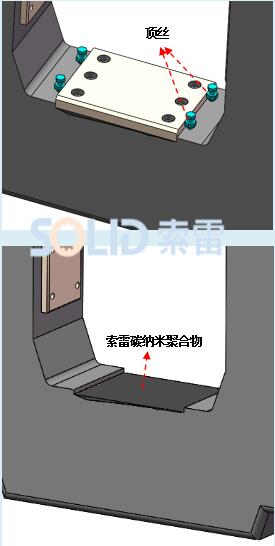

      如图所示，在砧铁边缘焊接顶丝，数量不得少于4个，顶丝规格大于M12即可。

第三步：调和涂抹索雷碳纳米聚合物材料；

1.根据磨损深度和磨损面积计算出所需要调和材料的体积数，然后严格按照比例调和，调和均匀无色差；

2.使用无水乙醇将砧铁表面清洗干净，晾干；

3.在砧铁表面薄薄擦拭一层SD7000脱模剂，晾干；

4. 将调和好的材料均匀涂抹至待修复面，涂抹均匀，厚度尺寸大于磨损深度尺寸即可，涂抹过程中使材料与金属表面充分结合；

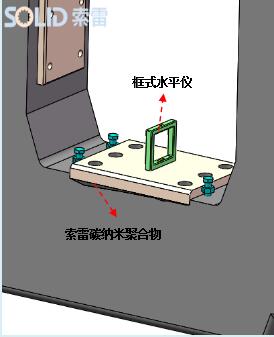

第四步：安装、调整砧铁；

      调节顶丝和砧铁紧固螺栓，安装砧铁，并达到所要求位置公差范围值。

第五步：材料固化；

      20℃以上，保持材料自然固化12小时（或者加热至60℃，时间2小时），然后拆除顶丝，再次紧固砧铁固定螺栓，完成修复。http://www.zbsolid.com
