立磨摇臂轴承室磨损与位移在线修复案例

设备情况与故障现象

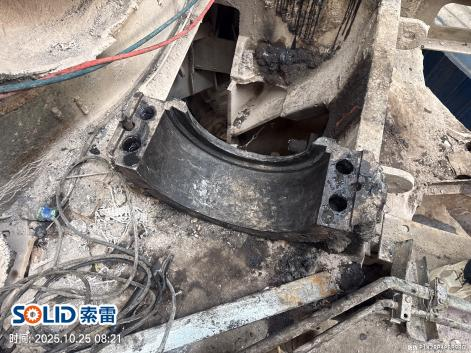

某新型建材企业立磨摇臂轴承室出现磨损及底座位移。现场检测：轴承室直径Φ600mm，磨损深度约0.5mm，磨损宽度约200mm。拆检发现轴承室底座存在位移，轴承同心度无明显偏差，但轴承室实际位置已发生变化。设备运行中振动、噪音高于正常状态。

磨损和位移是怎么形成的

立磨运行中料层不稳、振动偏大，轴承座紧固松动后，轴承外圈与轴承室之间产生微间隙。长期重载振动下，间隙逐步扩大，形成磨损。底座位移进一步改变了轴承室配合状态。同心度虽无明显偏差，但底座位移带来的配合间隙仍需处理。若仅填补磨损、不处理位移，回装后仍可能出现振动和二次磨损。

为什么选在线修复

传统修复方式主要包括补焊后镗孔、电镀和更换新件。补焊镗孔需大量拆卸运输，焊接热影响可能导致变形；电镀对本次Φ600mm轴承室、200mm宽磨损现场操作受限；更换新件周期长、费用高，难以满足生产进度要求。

结合现场条件与设备状态，本次采用索雷碳纳米聚合物材料进行在线修复。该方案可现场施工，无需大量拆卸，无热影响，适合停机时间紧张、拆卸难度大的设备。

索雷在线修复方案优势

1、在线修复，减少停机损失。无需大量拆卸和运输，适合现场条件受限的设备，缩短修复周期。

2、可塑性强，适应现场刮研。材料可反复刮研，恢复轴承室基准尺寸，并填充底座位移带来的配合间隙。

3、粘结强度高，结合可靠。材料与金属基体粘结牢固，修复层在重载振动工况下不易脱落。

4、具备退让性，缓冲振动冲击。可缓解设备运行中的振动冲击，降低间隙扩大和二次磨损风险。

5、综合成本可控。相比更换新件，在线修复可降低综合成本，修复过程现场可控。

依托多年一线现场走访与设备实操修复经验，索雷工业持续打磨、优化设备轴承室磨损修复技术，形成了一套成熟规范的修复工艺体系。该工艺贴合现场复杂工况需求，在立磨等设备轴承室磨损修复项目中已有落地应用，具备较强的现场实用价值。

现场修复关键控制点

修复前完成表面烤油、打磨和清洗，保证表面粗糙度与洁净度。现场使用刀口尺测量磨损量，确认磨损深度约0.5mm、磨损宽度约200mm。表面处理需覆盖受力区域，避免边缘高点。

按索雷碳纳米聚合物材料修复工艺完成材料涂覆、刮研、固化及轴承回装。过程中控制材料密实度与厚度，确保修复面平整、无高点。回装后检查配合面状态，清理多余材料。

关键控制点：表面处理到位，避免边缘高点；材料涂覆与刮研控制密实度和厚度，修复目标为恢复基准尺寸；修复面与轴承室同心度保持一致。

修复后状态与跟踪

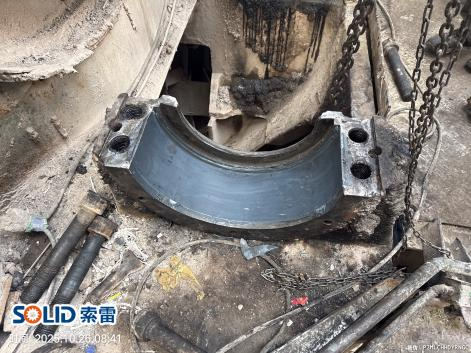

修复后检查，轴承室配合面贴合，材料与基体结合良好，设备运行中的振动与声音状态得到改善。由于轴承室底座存在位移，后续需持续跟踪振动、温度及配合面情况，发现异常及时处理。

案例小结

本次修复针对Φ600mm立磨摇臂轴承室，磨损深度0.5mm，磨损宽度200mm，采用索雷碳纳米聚合物材料在线修复，通过表面处理、刮研、填充及回装等工序完成现场修复。工艺关键在于表面处理、刮研和厚度控制。本案例可为同类设备在线修复提供参考。

索雷工业可针对同类设备轴承室磨损问题提供现场修复方案与技术支持。
