发现立磨辊芯磨损怎么办？水泥厂检修现场解决方案与案例

某水泥三台立磨辊芯磨损 0.3mm，检修窗口期紧张，索雷采用基准刮研工艺原位在线修复，无需返厂拆解，按期通过客户验收。

中国建材旗下某水泥企业在更换辊皮检修时，发现三台立磨辊芯结合面出现磨损，磨损深度 0.3mm。受停机检修窗口制约，辊芯不具备拆卸返厂加工条件，索雷采用基准刮研修复工艺搭配碳纳米聚合物材料开展现场修复，流水作业完成三台设备修复，项目顺利通过现场竣工验收。

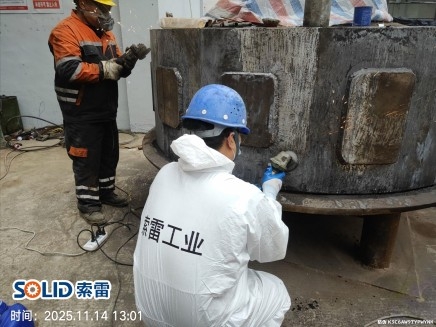

此水泥企业配置 2×4000t/d 熟料生产线，现场实测辊芯周长 6662mm，磨损深度 0.3mm，磨损宽度 615mm，磨损长度 816mm。该故障属于辊芯与辊皮间的微动冲刷磨损，如果直接装配新辊皮，后续极易出现磨机振动、辊皮松动、螺栓断裂等设备风险。 本次项目难点突出：三台立磨同步检修，辊芯返厂机加工会带来巨大停产损失；堆焊修复容易产生热变形，现场很难保障装配精度；部分辊芯前期打磨质量不达标，需要二次返工处理。

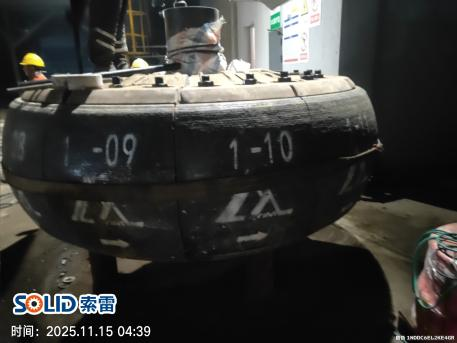

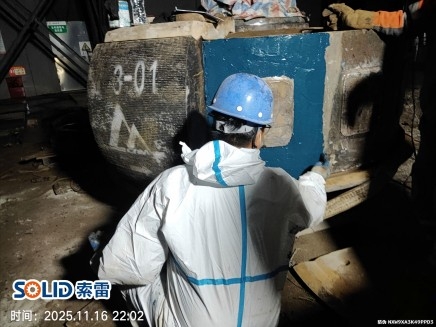

索雷实施基准刮研修复，不用拆卸辊芯、全程不动火，依托设备原有基准恢复配合尺寸；碳纳米聚合物材料具备抗振动、抗微动磨损特性，消除辊芯辊皮配合间隙，现场采用流水穿插施工。整体项目从工程师进场到三台立磨全部修复完成，历时72小时，修复结束当日完成竣工验收签字确认。

对比传统修复方式，辊芯返厂机加工周期7-15天，拆装运输成本高，索雷可现场作业，充分利用既有检修窗口；堆焊修复存在热变形隐患，索雷工艺无热输入，保护辊芯基体；直接装配新辊皮会留存故障隐患，索雷基准刮研修复消除磨损间隙，规避后期故障；更换全新辊芯采购成本高昂，索雷方案复用原有辊芯，降低备件投入。

立磨辊芯—辊皮磨损大多在换辊皮时才暴露。本项目，索雷依托基准刮研修复工艺，在客户既定检修周期内完成三台立磨辊芯修复，规避返厂维修带来高额停产损失，实现高效设备运维。索雷可为水泥行业立磨、辊压机、轴承位等重载磨损设备，提供定制化现场修复评估方案。
