纸浆泵泵壳冲刷气蚀损伤｜碳纳米聚合物材料修复应用实践

造纸及环保领域纸浆泵长期输送含固体颗粒浆料，泵壳流道持续遭受浆料冲刷与气蚀的双重作用。设备运行一段时间后，泵壳内壁极易形成蜂窝麻坑、流道缺损、口环磨损，造成泵水力效率下降、能耗升高；严重时壳体出现局部缺失，引发非计划停机，给企业带来生产损失。

传统整机更换采购成本高、供货周期长；焊接补焊易造成泵壳热变形、铸件裂纹，也无法从根源提升壳体抗冲蚀性能。针对该类设备痛点，索雷碳纳米聚合物材料修复工艺可完成损伤泵壳修复与过流面防护，兼顾维修成本、停机周期与设备长期运行可靠性，已在行业得到实际落地应用。

设备损伤情况

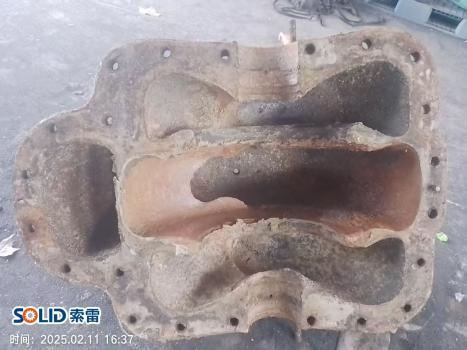

某环保造纸企业纸浆泵拆解检修发现：泵体流道呈蜂窝状冲刷损伤，泵壳进出口流道、口环冲刷痕迹明显，坑洞深度 24cm；出水舌头位置存在 20cm×15cm 大面积壳体缺失。

凹凸不平的流道增大流体阻力，加剧泵内部紊流，直接导致泵出力下降、电耗上涨。行业统计泵类耗电量约占全国发电量 20%，做好过流部件修复防护，对企业节能降耗具备现实意义。若冲刷气蚀持续恶化，存在泵壳击穿风险，直接威胁生产线稳定运行。

传统维修方式局限性

1、整机 / 泵壳更换 备件采购投入高，非标泵供货周期长，停机等待备件会产生高额停产损失。

2、焊接补焊修复 虽可填补壳体缺损，但焊接高温产生热应力，铸件泵壳容易变形甚至产生新裂纹；仅恢复尺寸，金属基体抗冲刷、抗气蚀性能无改善，运行后磨损问题会再次复发。

索雷碳纳米聚合物材料修复工艺实施

结合设备损伤状态及同类项目实践经验，采用索雷碳纳米聚合物系列材料完成泵壳尺寸复原与过流面防护。 修复目标：修复壳体缺损，还原原始流道结构，保障口环装配同心度，提升泵壳抗冲刷、抗气蚀防腐能力。

主要施工流程

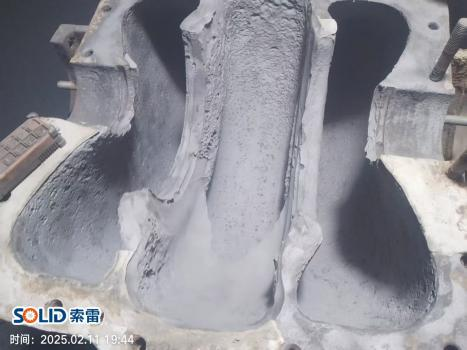

1、清理泵壳内部浆料残留物，修复区域喷砂除锈、基体粗化。

2、壳体清理完毕，使用无水乙醇清洗工作面，保证基体洁净无杂质。

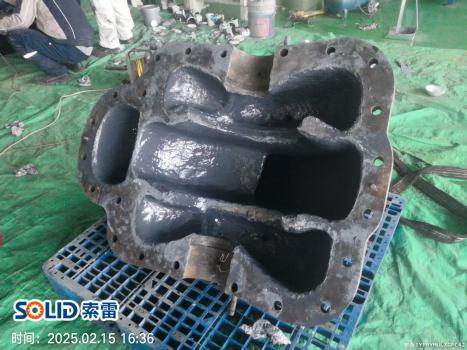

3、涂刷底涂索雷碳纳米聚合物材料，分层刮涂填充类材料修补沟槽、蜂窝坑洞，反复刮压保证材料密实，加温固化。

4、泵壳外部喷砂处理并喷涂保护面漆。

5、口环修复，保障同心精度，完工试装叶轮盘车，叶轮转动灵活无卡滞。

修复带来的应用价值

1、复原流道几何尺寸 完整填补蜂窝坑洞、壳体缺损，恢复泵原厂流道曲面，消除凹凸内壁带来的额外水力阻力。

2、优化工况，实现节能 修复后过流面光洁度提升，降低泵内部紊流、水力损失。适配工况下泵水力效率可提升 3%——10%，减少运行电耗。

3、强化抗冲蚀防腐性能 索雷碳纳米聚合物材料致密高分子结构，隔绝浆料、空气与金属母材接触，降低电化学腐蚀，提升泵壳抗冲刷、抗气蚀能力，延长过流部件使用寿命。

4、降低综合停机损失 对比等待全新备件采购，该修复工艺缩短停工周期，减少非计划停机造成的生产损失。

注：修复效果取决于基体处理、固化工艺、现场工况，并非所有泵壳损伤均适用。泵壳母材开裂、穿孔、结构失效不建议修复，需工程师现场评估。

常见技术答疑

Q：泵壳出现蜂窝冲刷坑，是否必须直接更换设备？

A：重点看泵壳母材。壳体无开裂穿孔，仅流道冲刷气蚀坑、局部缺损，可评估采用索雷碳纳米聚合物材料修复；壳体已经结构性损坏，建议直接更换。

Q：索雷碳纳米聚合物材料修复，能否保障口环同心度？

A：规范工艺下，通过叶轮回装配模可实现口环修复，满足装配同心指标；本项目完工盘车测试，叶轮转动顺畅无卡滞。

Q：修复后泵效率是否一定提升？

A：抹平粗糙流道能够减少流体损耗，项目实测水力效率提升 3——10%，实际效果受浆料介质、含固量、运行转速等工况影响。

Q：修复后的设备使用寿命如何？

A：无固定使用年限，寿命与浆料含砂量、介质酸碱度、设备负荷强相关。材料具备耐磨抗气蚀特性，不能脱离工况给出绝对寿命，需结合现场综合评估。

结语

造纸环保行业纸浆泵长期处于冲刷、气蚀复杂工况，设备维护并非只有整机更换一条路径。索雷碳纳米聚合物材料修复技术，为泵壳冲刷气蚀损伤提供一套兼顾成本、工期、运行性能的解决方案。

项目完工后，索雷将持续开展运行跟踪回访，收集工况数据，为同类型流体设备维护积累实践经验，助力企业设备稳定高效运行。
